YR 系列

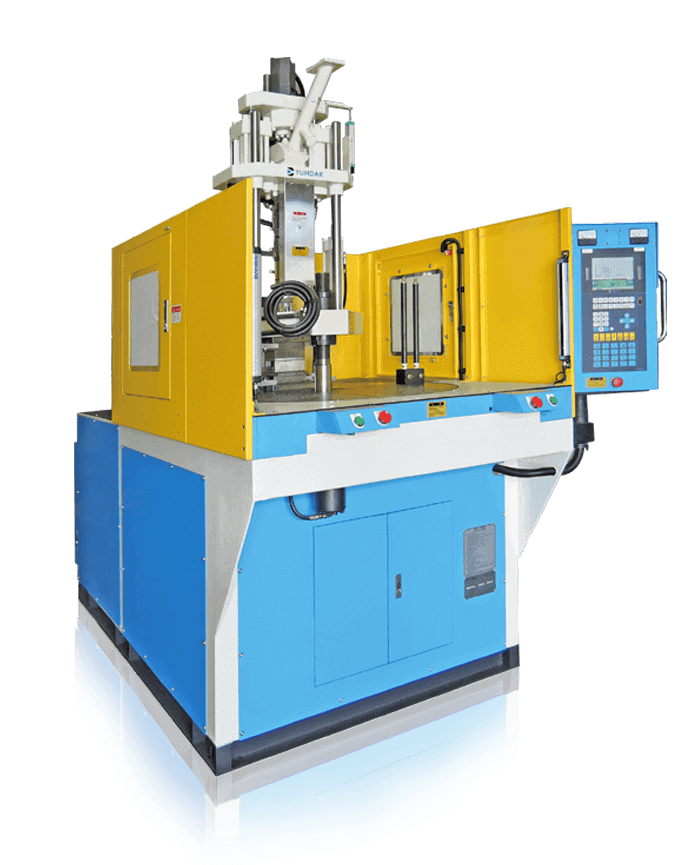

圓盤轉動多重嵌入射出機

Multiple Embedded Rotary Injection Molding Machine: YR Series
Multiple Embedded Rotary Injection Molding Machine: YR Series
Multiple Embedded Rotary Injection Molding Machine: YR Series
功能特點
  • 立式直立鎖模，直立射出。

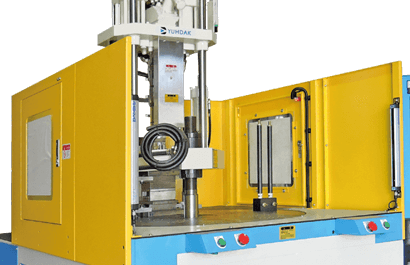

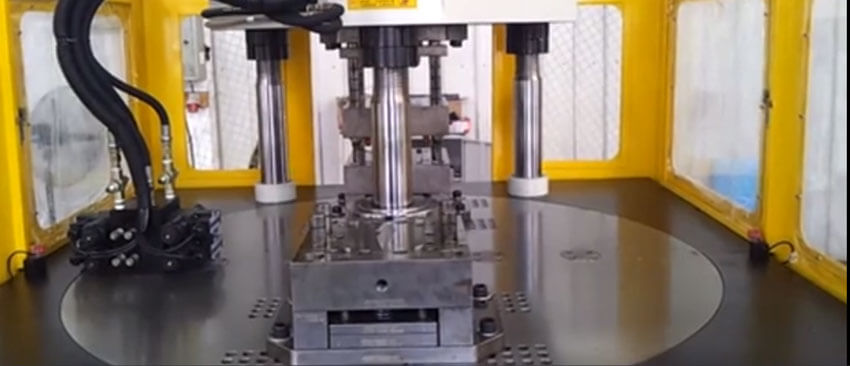

  • 圓盤在同一水平面做180°來回交替旋轉，可讓操作者在固定操作面 做取件與放嵌件，工作方便生產效率高。
  • 圓盤面的定位，以固定銷鎖住，可確保圓盤旋轉停止後，能有高精度 的定位，讓成型上下模具更準確合模。
  • 可加裝自動嵌入與取出等自動化裝置，達成全機全自動化的運轉。
  • 標準圓盤為2站，有特殊需求可另選3站或4站，達到更方便得操作， 及與自動化連線規劃，增加產能。
  • 標準圓盤為立式三柱直壓鎖模，有特殊模具需求，也可為立式四柱直壓鎖模。
Hardware & Household Items

五金 & 生活用品

IMD & IML Item

IMD & IML

Plug Series Items

插頭系列

Double Injection Molding Items

雙射

Consumer Electronics Items

消費性電子商品

主要規格

請滑動下方橫向捲軸，以見更多表格內容

型號
射出系統
螺桿直徑
(mm)
射出壓力
(kgf / cm2)
理論射出容積
(cm3)
最大射出重量
(gr)
最大射出重量
(oz)
射出率
(cm3 / sec)
射出速度
(mm / s)
鎖模系統
鎖模力
(tf)
鎖模行程
(mm)
最大開距
(mm)
最小模厚
(mm)
頂出力
(tf)
頂出高度
(mm)
轉盤系統
轉盤直徑
(mm)
模具尺寸
(正方)
模具尺寸
(長方)
其他
電動機
(kw)
電熱
(kw)
油箱容量
(L)
機械尺寸 : L
機械尺寸 : W
機械尺寸 : H
機械重量
(T)
詢問函
YR-25-3R


24 30
2333 1493
47 74
43 67
1.5 2.4
30 47
66

25
215
360 / 410
145 / 195
1.7
60

Φ 520
150 × 150
150 × 200

3.7 + 2.2 (5+3)
3.5
200
1.8
1.3
3.0
2.2
YR-40-3R


28 32 36
2009 1538 1215
83 109 137
75 98 124
2.6 3.4 4.4
46 61 77
75

40
215
360 / 410
145 / 195
1.7
60

Φ 750
220 × 220
170 × 300

5.5 + 2.2 (7.5+3)
4.5
225
2.0
1.5
3.5
3.0
YR-60-3R


32 36 40
1914 1512 1225
125 158 195
112 142 175
4.0 5.0 6.2
59 74 91
73

60
215
415 / 465
200 / 250
1.7
100

Φ 856
260 × 260
200 × 350

7.5 + 2.2 (10+3)
6
250
2.2
1.6
3.9
4.0
YR-90-3R


34 38 42
1932 1546 1266
150 187 229
135 168 206
4.7 5.9 7.2
70 88 107
77

90
250
450 / 500
200 / 250
2.7
100

Φ 980
300 × 300
250 × 450

11.2 + 2.2 (15+3)
7.5
300
2.4
1.7
4.0
4.9
YR-120-3R


38 44 50
2080 1551 1201
204 274 353
184 246 318
6.5 8.7 11.2
85 114 148
75

120
300
550 / 600
250 / 300
2.7
100

Φ 1172
400 × 400
300 × 500

14.9 + 2.2 (20+3)
9
350
2.7
1.7
4.3
6.0
YR-160-3R


42 50
2000 1411
277 393
249 353
8.8 12.4
110 155
79

160
300
550 / 600
250 / 300
3.5
125

Φ 1350
450 × 450
400 × 550

18.7 + 2.2 (25+3)
11
400
3
1.9
4.8
8.0
YR-200-3R


46 55
2034 1423
366 523
329 470
11.6 16.6
128 193
77

200
350
650 / 700
300 / 350
4.5
150

Φ 1550
500 × 500
450 × 600

22.4 + 2.2 (30+3)
13
450
3.2
2.1
5.3
11.5
YR-250-3R


55 65
2083 1491
594 830
535 747
18.8 26.3
171 239
72

250
400
800 / 850
400 / 450
4.5
150

Φ 1750
550 × 550
500 × 650

29.8 + 2.2 (40+3)
15
500
3.6
2.3
5.7
14

*規格若修改,恕不另行通知。
*螺桿及鎖模力可選擇使用。
